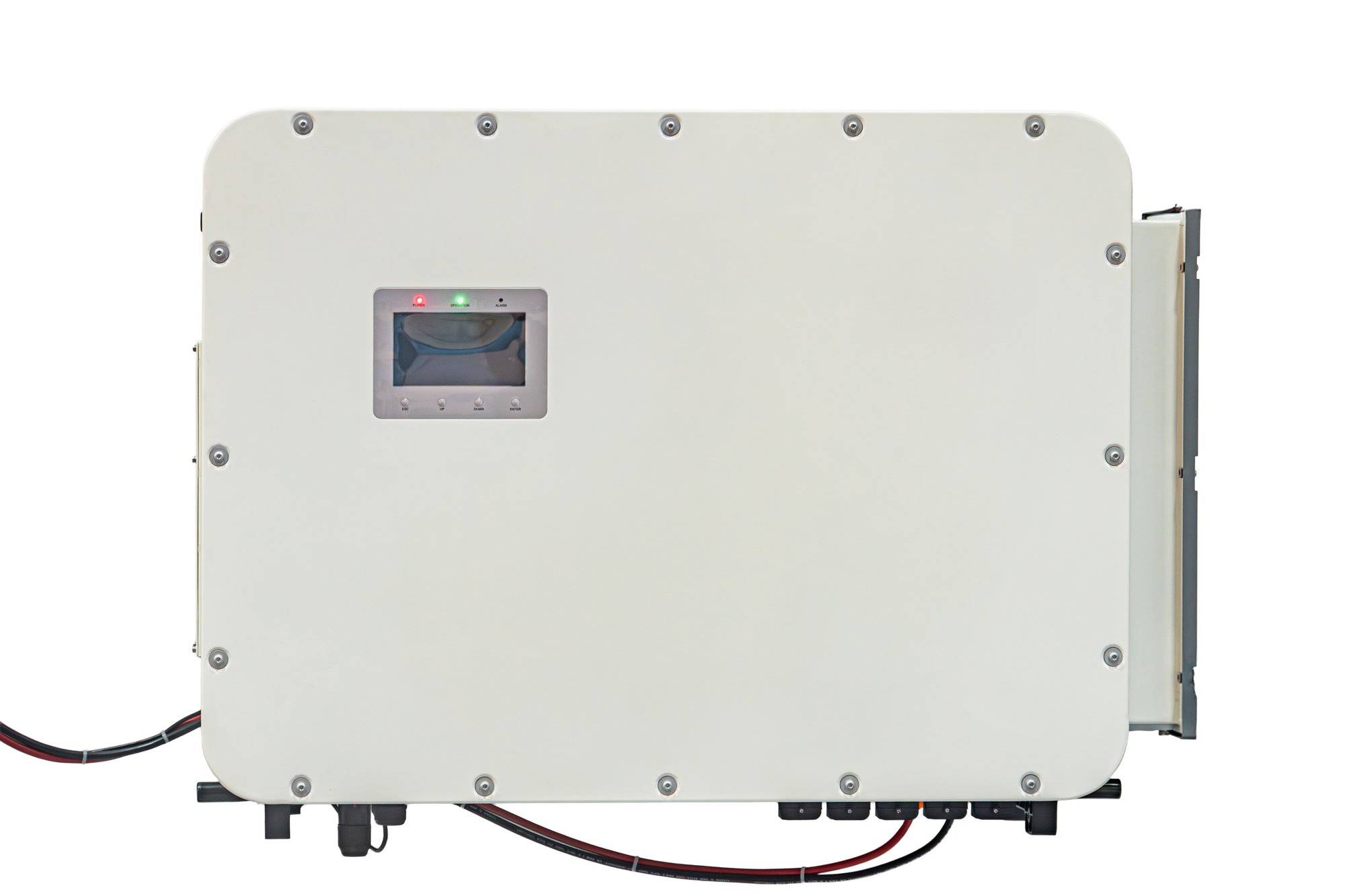

Jak działa inwerter w instalacji fotowoltaicznej?
Inwerter fotowoltaiczny, zwany też falownikiem, w czasie rzeczywistym zamienia prąd stały DC z paneli na prąd zmienny AC, synchronizuje napięcie i częstotliwość z siecią 230 lub 400 V i 50 Hz, a następnie kontroluje jakość energii oraz sposób jej wykorzystania w budynku lub sieci publicznej [1][2][3][4]. Dzięki temu energia z modułów PV staje się bezpieczna i użyteczna dla domowej instalacji elektrycznej, a także gotowa do oddania nadwyżek do sieci lub magazynu energii [2][3][4].
Co to jest inwerter fotowoltaiczny i za co odpowiada?
Inwerter to centralny element instalacji PV, który realizuje konwersję DC → AC w standardzie zgodnym z instalacją domową i siecią publiczną, co umożliwia praktyczne wykorzystanie produkcji z paneli [1][4][2]. Oprócz samej zamiany energii falownik prowadzi synchronizację napięcia i częstotliwości z parametrami sieci, aby prąd mógł być bezpiecznie wprowadzony do instalacji odbiorczej lub sieci elektroenergetycznej [1][5][2].
Urządzenie dba o kontrolę jakości energii, stabilizację pracy systemu i dopasowanie parametrów do wymagań sieci, co przekłada się na poprawną i efektywną pracę całej instalacji [5][2]. Falownik działa w trybie ciągłym i w czasie rzeczywistym, więc przetwarzanie energii odbywa się na bieżąco podczas generacji mocy przez panele [4].
Jak krok po kroku działa inwerter?
Praca falownika przebiega etapowo i angażuje układy elektroniki mocy oraz filtry, aby uzyskać stabilny, zsynchronizowany sygnał wyjściowy [5][1][2].
- Wejście DC Panele PV dostarczają prąd stały, który trafia do falownika [5][4].
- Przekształcanie sygnału Elektronika mocy bazująca na tranzystorach przełączających formuje przebieg wyjściowy z sygnału DC [5].
- Filtrowanie Cewki i kondensatory wygładzają sygnał, korygując kształt fali i ograniczając zakłócenia [5].
- Synchronizacja z siecią Układ sterowania dopasowuje napięcie oraz częstotliwość do parametrów sieci 50 Hz i odpowiedniego poziomu napięcia, zapewniając bezpieczną współpracę z instalacją [1][5][2].
Zależność między panelem a falownikiem jest krytyczna. Moduły wytwarzają energię, lecz to inwerter decyduje o skuteczności jej przekształcenia, dopasowaniu i synchronizacji z odbiornikami oraz siecią [1][5].
Na czym polega MPPT i dlaczego jest kluczowe?
MPPT, czyli śledzenie punktu maksymalnej mocy, to algorytm w inwerterze, który dynamicznie dobiera punkt pracy łańcucha paneli, tak aby z danej ilości promieniowania pobrać możliwie najwięcej energii [6][7]. Parametry napięcia i prądu modułów zmieniają się wraz z temperaturą, nasłonecznieniem i zacienieniem, więc optymalizacja jest procesem ciągłym [6][7].
W nowoczesnych urządzeniach deklarowana jest sprawność MPPT rzędu 99,90 procent, co ogranicza straty na etapie dopasowania i pozwala maksymalnie wykorzystać potencjał paneli [6][8].
Jakie parametry wyjściowe musi spełniać inwerter?
Kluczowe są napięcie i częstotliwość wyjściowa, ponieważ to one warunkują zgodność z domową instalacją i siecią niskiego napięcia. Typowy standard to 230 V i 50 Hz dla jednofazowej instalacji oraz 400 V dla trójfazowej [2][3].
Aby prąd mógł być wykorzystany lokalnie lub oddany do sieci, falownik prowadzi synchronizację z siecią i dba o jakość energii. Dzięki temu energia z PV może bezpiecznie zasilać odbiory lub zostać wprowadzona do infrastruktury elektroenergetycznej [1][5][2][3].
Ile wynosi sprawność inwertera i co na nią wpływa?
W materiałach produktowych dla współczesnych falowników hybrydowych wskazuje się sprawność europejską na poziomie 97,2 procent [6][8]. Maksymalna sprawność osiąga zwykle 97,3 do 97,9 procent, zależnie od modelu [8]. Niezależnie od tego w opracowaniach edukacyjnych spotyka się ogólne wartości rynkowe rzędu 88 do 92 procent, co wynika z różnic w klasie urządzeń i metodologii liczenia sprawności [7].
Na poziom efektywności wpływa nie tylko tor mocy, lecz także skuteczność algorytmów MPPT, która według danych produktowych sięga 99,90 procent i pomaga ograniczyć straty na dopasowaniu punktu pracy paneli [6][8].
Gdzie inwerter oddaje nadwyżki i jak wspiera autokonsumpcję?
Falownik może kierować energię do odbiorów w budynku, a nadwyżki przekazywać do sieci lub do magazynu energii, jeśli jest obecny w systemie [4]. W nowoczesnych rozwiązaniach inwerter współpracuje z magazynem, aby zwiększyć autokonsumpcję i lepiej bilansować produkcję z zapotrzebowaniem w obiekcie [4].
Jakie są typy inwerterów w zależności od pracy z siecią?
Wyróżnia się trzy główne kategorie: on-grid, off-grid oraz hybrydowe. Wybór zależy od sposobu wykorzystania energii i obecności magazynu energii [4][6][8].
- On-grid Pracuje synchronicznie z siecią publiczną i umożliwia wprowadzanie nadwyżek energii do sieci [4].
- Off-grid Zasila instalację wyspową, bez połączenia z siecią publiczną, współpracując zazwyczaj z zasobnikami energii [4].
- Hybrydowy Łączy funkcje on-grid i off-grid oraz integruje magazyn energii, co zwiększa elastyczność systemu i autokonsumpcję [4][6][8].
Dlaczego inwerter jest niezbędny w instalacji PV?
Bez falownika energia z paneli PV nie byłaby bezpośrednio użyteczna dla większości urządzeń domowych, ponieważ powstaje jako prąd stały DC, a standardem odbioru w budynku jest prąd zmienny AC [1][4]. Inwerter zapewnia konwersję, synchronizację i kontrolę jakości energii, co warunkuje bezpieczne i efektywne wykorzystanie produkcji PV [1][5][2].
To on decyduje, jak skutecznie energia z modułów zostanie przetworzona i dopasowana do parametrów sieci 230 lub 400 V i 50 Hz, a także czy nadwyżki zostaną oddane do sieci lub skierowane do magazynu. Działa przy tym w czasie rzeczywistym, odpowiadając na bieżące warunki pracy instalacji [2][3][4].
Co decyduje o skutecznym wykorzystaniu energii z paneli?
Ostateczny efekt wyznacza synergia paneli i inwertera. Moduły generują energię, a falownik poprzez MPPT, przekształcanie DC → AC, filtrowanie oraz synchronizację z siecią decyduje o poziomie uzysku i jakości energii w punkcie odbioru [1][5][6][2]. Ponieważ warunki środowiskowe modyfikują napięcie i prąd modułów, to właśnie algorytmy śledzenia punktu maksymalnej mocy i stabilizacja parametrów wyjściowych przesądzają o realnej wydajności całego systemu [6][7].
Dopasowanie typu falownika do architektury instalacji on-grid, off-grid lub hybrydowej oraz integracja z magazynem energii wzmacnia autokonsumpcję i elastyczność energetyczną budynku, utrzymując zgodność z wymaganiami sieci 230 lub 400 V i 50 Hz [4][6][8][3].
